一.配置前接线以及夹具安装示意

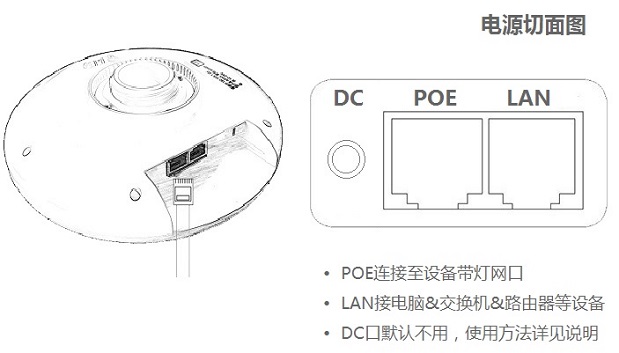

将POE电源文字标识为LAN的网口与电脑网口对接;文字标识为POE的网口与设备带灯网口对接
`

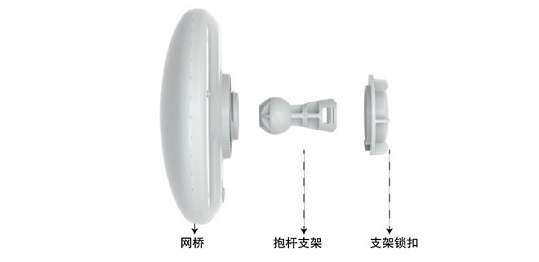

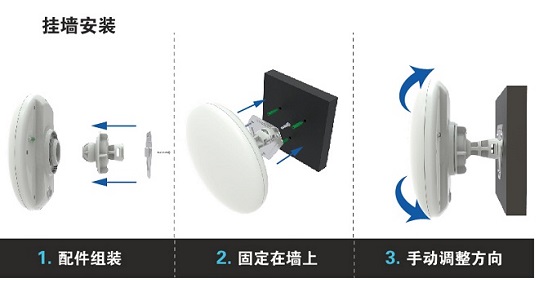

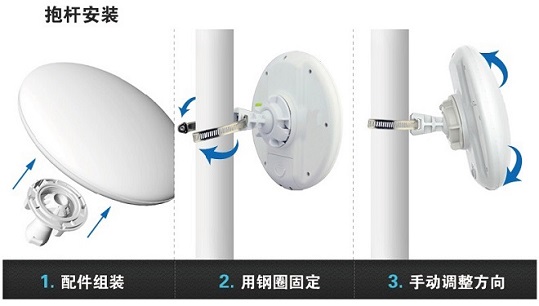

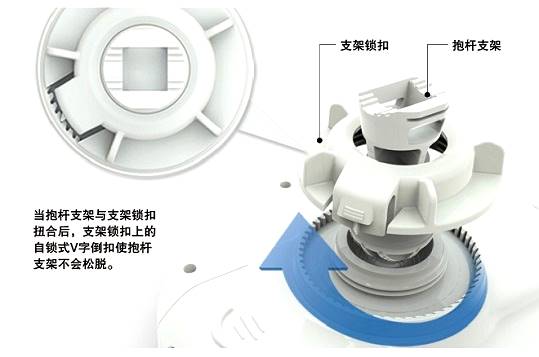

角度夹具安装示意图如下:
二.登录前电脑环境预设准备

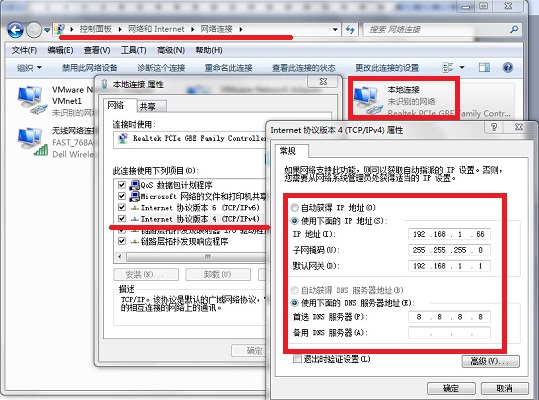

1.点击桌面左下角开始菜单>>点击控制面板>>点击网络和共享中心>>点击更改适配器设置
2.找到本地连接>>对着本地连接点击右键>>点击属性>>选中”****/(TCP/IPV4)>>点击属性
3.在第二步打开的属性里改为手动指定IP(使用下面的IP地址)(此处文字+附图多重描述)
IP:192.168.1.66
子网掩码:255.255.255.0
网关192.168.1.1
DNS:8.8.8.8
(备:此处因操作系统不同,可能会出现TCP/IP.或者TCP/IPV4等多种不同表述形式,按照自己系统显示点击两种均可)
三.为了保证最佳汉化效果,以及新手失误几率,建议使用淘宝浏览器进行配置
淘宝浏览器下载地址:http://rj.baidu.com/soft/detail/13874.html
四.

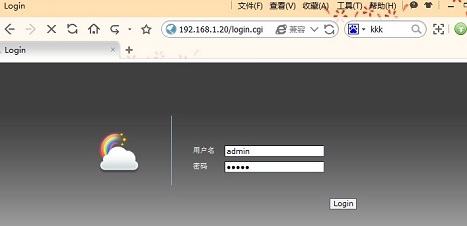

登录
1.初始管理IP为:http://192.168.1.20
2.用户名admin密码admin
3.界面语言,请在登录后打开系统菜单 将默认的english修改为中文简体。
五.应用
1. 常见应用全部集成至系统菜单,登录即可查看点击完成一键配置。
六.执行恢复出厂
1. 软件恢复:打开系统菜单,点击页面底部恢复出厂。(重置后请在3分钟以后进行设备操作,期间请勿进行操作或者断电。)
2. 硬恢复:在系统通电3分钟后,按下复位按钮25秒,放手等待3分钟即可。
七.如何在接收端网桥后扩展无线路由器

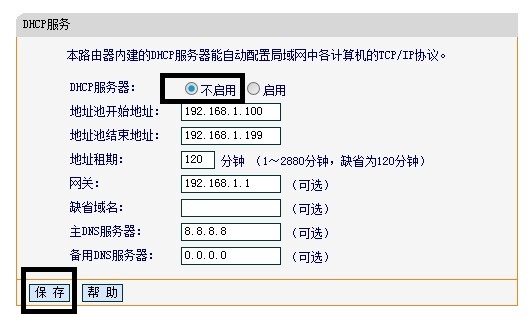

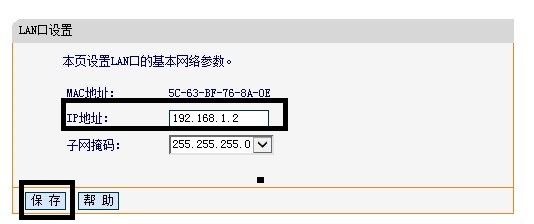

1. 将默认管理IP修改为与上级路由器不重复的管理IP,并找到DHCP将其关闭,如图:
2. 将接收端网桥的网线接到路由器的LAN(1234)口,注意WAN口闲置不接任何线路。
3. 修改扩展路由器参数时请注意将次路由器单独拿出来配置,不要接到桥接链路里配置,以防止通过无线将上级路由器参数误修改。
八.中文SSID支持及注意事项:

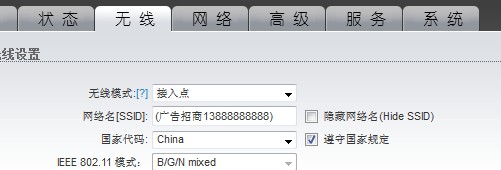

1.使用中文网络名请注意用英文括弧括住,否则无法修改哦!如图:
2.Windows等系统因内核为英文,扫描中文网络名时可能会出现乱码,为正常现象,市面上其它支持中文网络名也有同样问题,手机之类可正常识别!
3.最大支持10个汉字,或者20个英文字符,或者4个汉字加1个手机号码都可以。
九.参考部分
1.全部配置完毕后,常规宽带传输应用客户请牢记,将电脑本地临时固定的IP和DNS改回自动获取。
2.设备作为从端时使用时,打开状态菜单可以直接查看实时信号强度。
3.禁止带电安装挪动设备,受电状态下机器受到强烈磕碰振动有可能会损坏。
4.线路供电支持长度,常规0.45线径纯铜最大支持80米;0.51无氧铜最大支持180米;铝制40米左右;铁或者杂质不可用。
5.网线线序标准:568B白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
6.做监控应用客户请将主端安装至监控中心,从端驳接摄像头即可。
7.设备多出来的网口为交换机口,平时可闲置不用,或者做监控时多挂1个摄像头。
